Dibujar Figuras

Arduboy proporciona una serie de funciones para dibujar figuras geométricas básicas en la pantalla. Estas funciones permiten crear líneas, rectángulos, círculos y otras formas, lo que facilita la creación de gráficos y elementos visuales en los juegos. En esta sección, aprenderemos a utilizar estas funciones para dibujar figuras en la pantalla del Arduboy y a combinarlas para crear gráficos más complejos.

Comenzaremos comentando que puedes ver todas las funciones disponibles para dibujar figuras en la documentación oficial de la librería Arduboy2, que se encuentra en https://mlxxxp.github.io/documents/Arduino/libraries/Arduboy2/Doxygen/html/index.html. Allí encontrarás información detalladai sobre cada función, sus parámetros y ejemplos de uso.

Vamos a ver un par de funciones:

drawLine(x0, y0, x1, y1, color): Dibuja una línea desde el punto (x0, y0) hasta el punto (x1, y1) con el color especificado. El color puede ser WHITE o BLACK. Por defecto, el color es WHITE, lo que significa que la línea se dibujará en blanco sobre un fondo negro.
drawRect(x, y, width, height, color): Dibuja un rectángulo en la posición (x, y) con el ancho y alto especificados y el color indicado. El color puede ser WHITE o BLACK. Por defecto, el color es WHITE, lo que significa que el rectángulo se dibujará en blanco sobre un fondo negro.
drawCircle(x, y, radius, color): Dibuja un círculo en la posición (x, y) con el radio especificado y el color indicado. El color puede ser WHITE o BLACK. Por defecto, el color es WHITE, lo que significa que el círculo se dibujará en blanco sobre un fondo negro.

Info

Las funciones drawRect y drawCircle dibujan solo la silueta de la figura; sin embargo, existen las funciones fillRect y fillCircle permiten dibujar una figura rellena.

Veamos un ejemplo de uso de estas funciones:

#include <Arduboy2.h>

Arduboy2 arduboy;

void setup() {
    arduboy.begin();
    arduboy.setFrameRate(25);
}

void loop() {
    arduboy.clear();
    arduboy.drawLine(10, 10, 50, 50, WHITE);
    arduboy.drawRect(10, 10, 40, 40, WHITE);
    arduboy.drawCircle(30, 30, 20, WHITE);
    arduboy.display();
}

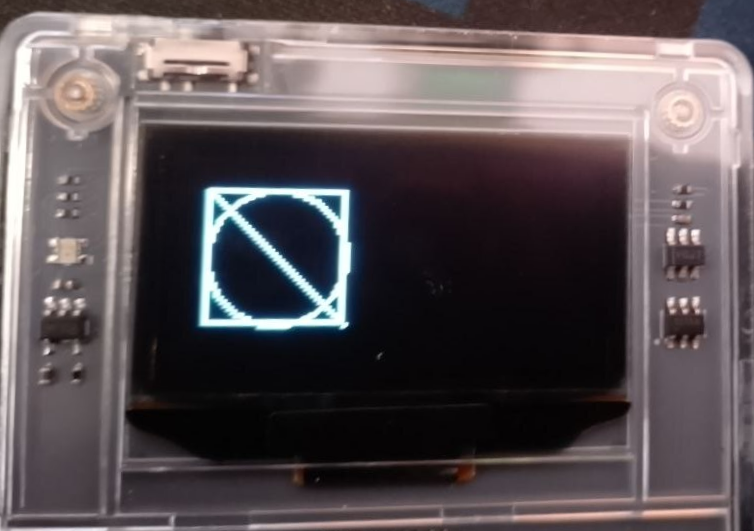

Una vez escrito el código, podemos subir y ejecutarlo en nuestra Arduboy.
